微波式虚拟线圈车检器

一.产品简介

本产品是利用微波雷达发射经过调制的雷达波，在被检测车道内投射虚拟线圈，从而实现对车辆的检测。采用线性调频连续波技术，结合背景杂波建立、静态目标扫描检测等算法，从而实现车辆进入、等停、离开检测线的信号触发。

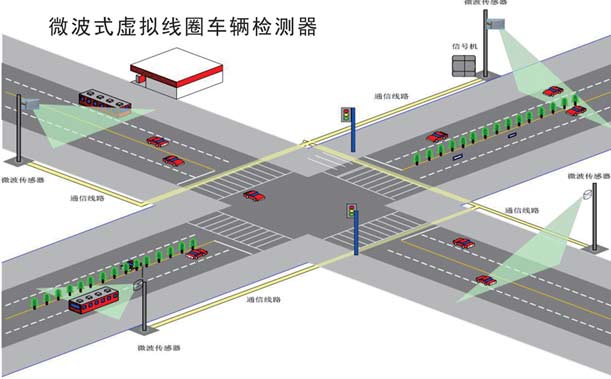

本产品采用马路侧向安装方式，无需阻断交通、破坏路面，采用非接触式雷达检测技术，单台雷达可同时实现多达4车道的虚拟线圈检测。安装简单灵活，可零后置安装，人机界面清晰明了，便于快速的进行车道配置。

本产品采用线性调频技术，通过对200MHz带宽内的雷达波反射波进行差频处理，实现距离相0.3米的分析精度，抗干扰能力极强，先通过雷达波建立背景回波信息库，进而进行目标的检测提取，本产品的主要优势是可检测静止目标的存在并输开关量信号。

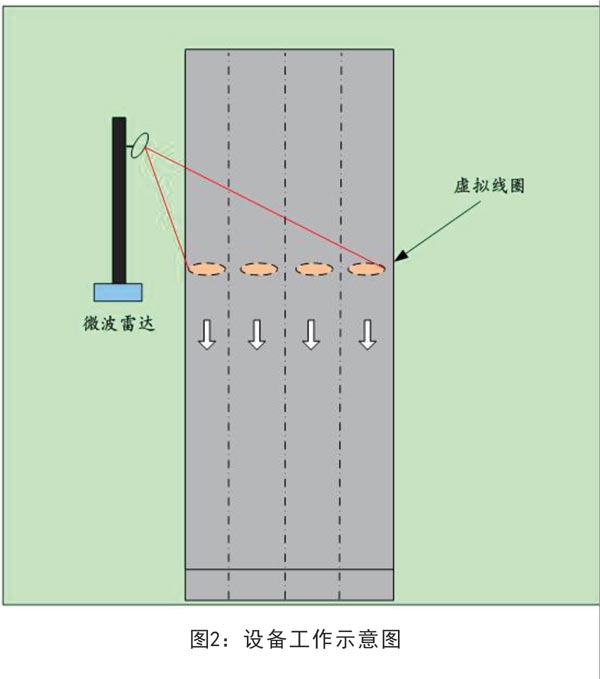

设备工作原理

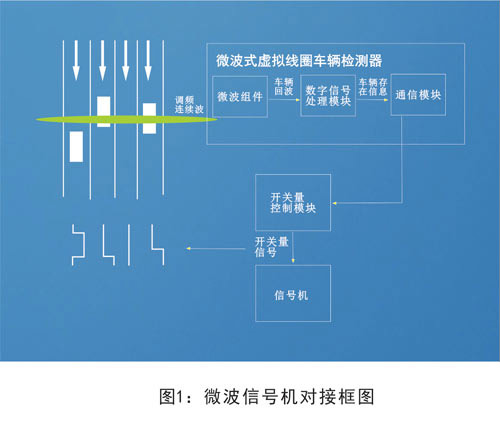

微波车辆检测器通过对道路交通状况的扇面扫描，检测道路断面内车辆的实时存在信息，转换为开关信号量传输给信号机，作为信号机对交通状况的判断。

产品特性

1.工作在24GHz频段,抗干扰能力强;

2.设备检测不受雨雪、雾霾、沙尘、光照影响；

3.低能耗，整机功率不大于3W;

4.虚拟线圈，可直接输出车辆进入、离开触发信号；

5.可实现车辆静止检测；

6.防水等级IP65;

7.路侧安装,无需破马路、阻断交通；

8.无需精确校准设备角度,软件自动划分车道、布设虚拟线圈;

关键技术指标

安装方式:路侧立柱安装；

安装高度:5米-6米；

检测车道:最大检测6车道；

车流量精度:大于95%；

车辆存在检测精度:大于95%；

供电方式：AC 220V或DC 12~36V；

最小周期:100mS

通信接口:支持RS232/485接口或IO电平输出；
